Installer le module in.touch 3 CO (Spa)

Dernière mise à jour Il y a 7 mois

Présentation

Le module CO est la partie côté spa du système in.touch 3. Il se connecte directement au boîtier de commande Gecko de votre spa et communique sans fil avec le module EN situé à l'intérieur de votre maison.
Suivez ces étapes pour l'installer en toute sécurité et garantir une connexion fiable entre votre spa et votre réseau.

Avant de commencer

Assurez-vous que l'alimentation électrique du spa est coupée au niveau du disjoncteur avant l'installation.
Vérifiez que le boîtier de commande de votre spa est compatible (in.yj, in.ye ou in.yt — version 2 ou supérieure).
Préparez un tournevis

Étape 1 : Mettez votre spa hors tension

Coupez l'alimentation principale au niveau du panneau électrique ou du disjoncteur du spa avant de toucher les câbles ou les ports. Cela garantit une installation en toute sécurité et évite les courts-circuits accidentels.

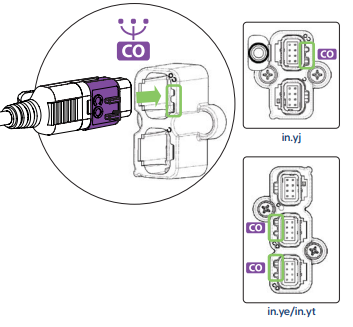

Étape 2 : Localisez le boîtier de commande et le port CO

Repérez votre système de commande Gecko à l'intérieur du caisson du spa (les modèles peuvent varier).
Repérez un port CO disponible sur le boîtier de commande : c'est là que vous connecterez le module CO.
- Sur les systèmes in.yj, le port se trouve généralement près des connecteurs de communication.
- Sur les systèmes in.ye ou in.yt, les ports CO sont regroupés et clairement identifiés par la mention « CO ».

Étape 3 : Installez le module CO sous le spa

Installez le module CO sous la jupe du spa, aussi haut que possible et orienté vers le routeur de votre domicile pour obtenir le meilleur signal.

Maintenez-le à au moins 30 cm (12 pouces) de toute surface métallique ou d’isolation en feuille d’aluminium.
Fixez-le à l'aide d'une vis n° 8, en laissant un peu de mou au câble afin de pouvoir repositionner l'appareil ultérieurement si nécessaire.

Optimisez le signal et l'emplacement

Un placement correct du module CO est essentiel pour une communication fiable avec le module EN.

Installez-le au-dessus du niveau du sol
Installez le module CO aussi haut que possible à l'intérieur du compartiment technique. Évitez de le placer directement au sol ou sur le bac de fond, car la hauteur améliore les performances du signal.
Éloignez-le des composants métalliques
Évitez de placer le module à proximité de pompes, de chauffages, de cadres métalliques ou de panneaux d'armoire métalliques. Le métal peut interférer avec le signal sans fil et réduire la portée.
Évitez les barrières d'isolation en feuille
d'aluminium Si votre spa est équipé d'une isolation à dos en feuille d'aluminium, placez le module à un endroit où le signal peut sortir de l'armoire sans la traverser. Les matériaux en feuille d'aluminium peuvent bloquer la communication sans fil.
Installez-le du côté faisant face
à la maison Placez le module CO sur le côté du spa qui fait face à votre maison, là où le module EN est installé. Moins il y a d'obstacles entre les modules, plus la connexion est stable.

Étape 4 : Connectez le module CO

Branchez le câble du module CO dans le port CO disponible sur le boîtier de commande.
- Selon le modèle de votre spa, vous devrez peut-être ouvrir le couvercle du boîtier de commande pour accéder au port.
Fixez solidement la connexion en vous assurant que la fiche est bien en place.
Pour les utilisateurs d'in.touch 3+ :
- Branchez le connecteur du câble de la sonde d'Gecko waterlabe sur le câble court relié au module CO (cela permet la surveillance de l'eau).

Étape 5 : Rétablissez l'alimentation

Une fois le module CO installé et connecté :

Rétablissez l'alimentation de votre spa en basculant le disjoncteur sur ON.
Attendez que le voyant LED du module CO s'allume — cela confirme qu'il est sous tension et prêt à communiquer avec le module EN.
Poursuivez les étapes d'installation du module EN.

Étape 6 : Vérification du fonctionnement

Une fois les deux modules sous tension :

Le voyant LED du module CO doit s'allumer en bleu fixe lorsqu'il est appairé et communique correctement avec le module EN.
Si elle clignote ou affiche une autre couleur, consultez l'Guide d'état des LEDs de la section Dépannage.

Remarques importantes concernant l'installation

N'installez pas le module à proximité de sources de chaleur intense.
Dans la mesure du possible, veillez à ce qu'il n'y ait aucun obstacle entre le spa et l'endroit de votre maison où le module EN sera installé.
Évitez d'enrouler le câble trop serré ou de le faire passer à proximité de lignes à haute tension.
