Installez le module in.touch 3 EN (Accueil)

Présentation

Le module EN est la partie « domicile » du système in.touch 3. Il se connecte directement à votre routeur Wi-Fi principal à l’aide d’un câble Ethernet et permet au module CO de votre spa de communiquer avec l’Gecko App via le cloud Gecko.

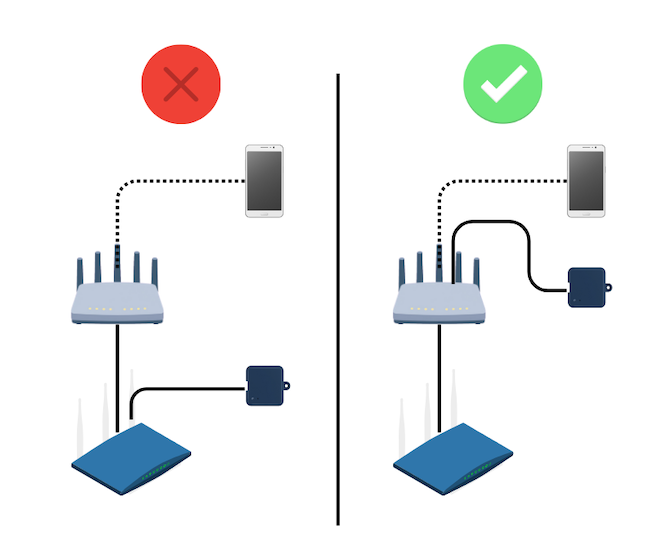

Où brancher le module EN

✅ Recommandé : votre routeur principal

Connecter le module EN directement au port LAN de votre routeur principal vous garantit la connexion la plus stable et la plus fiable. Cela devrait toujours être votre premier choix.

Quand un nœud maillé ou un répéteur peut être utile

Si votre routeur principal est éloigné de votre spa, la distance entre les modules EN et CO peut affaiblir la liaison RF entre eux. Dans ce cas, connecter le module EN à un nœud de maillage ou à un répéteur Wi-Fi situé plus près du spa peut réduire cette distance et améliorer la connexion.

N'oubliez pas :

• Le routeur principal reste l’option à privilégier. Essayez-le en premier.

• N’optez pour un nœud maillé ou un répéteur que si le routeur est trop éloigné du spa ou si le signal RF est faible.

• Quel que soit l’appareil utilisé, il doit disposer d’une connexion Internet active.

Suivez les étapes ci-dessous pour installer et mettre sous tension le module EN en toute sécurité.

Avant de commencer

• Terminez d’abord l’installation du module CO (module spa).

• Assurez-vous que votre routeur domestique principal et une prise de courant sont accessibles.

• Vérifiez que votre connexion Internet est active.

⚠️ Ne branchez pas le module EN tant que le module CO n’est pas installé et que l’alimentation de votre spa n’a pas été rétablie.

Étape 1 : Choisissez un emplacement pour le module EN

• Placez le module EN à l'intérieur, à proximité de votre routeur Wi-Fi principal, dans un endroit sec et bien ventilé.

• Évitez les endroits exposés à l'humidité, à la chaleur ou à la lumière directe du soleil.

Étape 2 : Connectez le câble Ethernet

1. Repérez un port LAN (RJ45) libre sur votre routeur principal.

2. Branchez une extrémité du câble Ethernet fourni sur ce port.

3. Branchez l'autre extrémité dans le port LAN du module EN.

💡 Astuce : sur la plupart des routeurs, les ports Ethernet sont libellés « LAN 1 », « LAN 2 », etc. N’importe quel port LAN libre du routeur principal fera l’affaire.

Étape 3 : Branchez l'alimentation

1. Branchez l'adaptateur secteur fourni dans une prise murale à proximité

   • 120 V en Amérique du Nord

   • 220 V en Europe

2. Branchez le connecteur micro-USB de l'adaptateur sur le port d'alimentation du module EN.

Le voyant LED du module EN s'allume, confirmant qu'il est sous tension.

Étape 4 : Vérification des voyants LED

La LED du module EN fournit des informations essentielles sur son état :

Si la LED ne s'allume pas, vérifiez le branchement électrique et la prise de courant.
(Pour plus de détails, consultez le guide «Guide de référence sur l'état des LED.»)

Consignes de sécurité

• Utilisez uniquement le bloc d'alimentation fourni avec le module in.touch 3 EN.

• Ne démontez pas le module et ne l'exposez pas à l'eau.

• Tenez-le à l'écart des sources de chaleur et des boîtiers métalliques susceptibles de perturber la puissance du signal.
